Liqui-Flux? W10
Membrana
德國Membrana 公司已是一家獨立的領軍型濾膜生產商，產品廣泛應用于醫療和工業分離領域。醫
療方面，Membrana 生產適用于血液透析，血液氧合及血漿分離的微孔膜。工業方面，Membrana 生產適用于微濾，超濾及脫氣的膜產品和膜組建產品。工業類產品涉及面廣，包括微電子、電力、制藥、食品和飲料及其他諸多水處理的不同終端客戶領域。

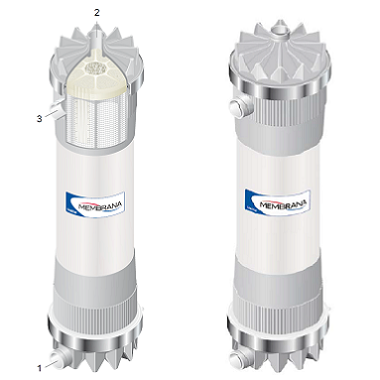

Liqui-Flux® 膜組件正常操作中，原水通過底部的進水口進入膜組件的中空纖維膜絲的內側。在驅動壓力下，原水通過膜絲，產水從膜組件頂部附近的產水支管中流出。由于濃水端關閉，這個模式被稱為死端模式。
為了去除膜表面累積的污染物，膜組件需要定期反洗。連續操作過程中不易被反洗掉的污染物會慢慢
積累，膜組件需要定期進行化學加強反洗。通過在反沖洗水中加入化學藥劑達到降低TMP的目的。
Liqui-Flux® 超濾特點：
UltraPES™ 中空纖維膜絲是Liqui-Flux® 膜組件的核心。它是由PES制造的獨特3層的結構,保護層、支撐層、分離層特色。
UltraPES™ 膜橫截面圖UltraPES™ 是Membrana的專利產品，中空纖維的內側是分離層。
中間層為分離層提供了高度多孔的支持，使分離層通過更厚實的聚合物連接后形成高機械強度。最外側的保護層降低膜孔徑，保持了膜結構的完整性。
UltraPES™的親水性使得抗污染性更高。同時能夠耐受高腐蝕性的化學清洗（pH 1至 13）和高強度的氧化劑清洗，大大增強化學清洗的效果，能夠有效恢復膜組件的性能。
Membrana的聚醚砜膜孔徑精細（截留分子量）且孔徑分布均勻。非對稱的結構保證了出色的產水量和截留率的平衡關系。這使得UltraPES™達到在低跨膜壓差下的高通量，可以降低能耗，進而達到操作費用低的效果，尤其適用于大型的項目。
• 堅固的不對稱3層結構
• 干態膜絲
• 窄的孔徑分布
• 優越的膜通量
• 更好的抗污染性
• 耐高溫及耐化學性 pH 1-13
不需要改造現有的生化系統即可直接增加Liqui-Flux® 超濾系統。
根據所需的處理量，Liqui-Flux® 超濾可以設計僅處理部分廢水。
在廢水回用應用中，Liqui-Flux® 超濾組件的運行通量高。這將減少所需的膜面積而且僅需要極低的改造成本。
壓力驅動的超濾組件能耗更低，環境更清潔，運行成本低。
受污染的水流只在膜管內流動，確保即使在維修工作中也能保持工作區域的干凈衛生。
|
Ultra PES 濾膜特性
|
|
|
濾膜類型
|
中空纖維，內壓式
|
|
|
濾膜材料
|
改性聚醚砜
|
|
|
截留分子量, 標稱值
|
80 kDa
|
|
|
外徑/ 內徑
|
1.2 mm / 0.8 mm
|
|
|
爆破壓力
|
> 1200 kPa (174 psi)
|
|
|
濾膜纖維結構
|
采用Multifiber P.E.T.® 技術
|
|
|
外殼特性
|
|
|
外殼材料
|
PVC
|
|
|
封裝材料
|
聚氨酯
|
|
|
端蓋密封圈材料
|
EPDM, O-ring
|
|
|
接頭
|
可變連接方式，詳見下頁
|
|
|
膜元件重
|
51 kg (112.4 lbs.)
|
|
|
運行重量
|
150 kg (330.7 lbs.)
|
|
|
有效濾膜面積
|
75 m2 (807.3 ft2)
|
|
|
最大工作壓力
|
600 kPa (87 psi) @ 20°C (68°F)
|
|
|
最高工作溫度
|
40°C (104°F) @ 400 kPa (58 psi)
|
|
|
清洗時的pH值范圍
|
1 – 13
|
|
|
法規認證
|
|
|
德國標準
|
UBA (KTW)
|
|
|
美國標準
|
ANSI/NSF 61
|
|
|
典型應用 / 操作數據:
|
|
操作模式
|
死端 / 錯流
|
|
典型通量范圍, 過濾
|
l/m2*h (gal./ft2*day)
|
50 - 150 (0.34 - 1.02)
|
|
典型通量范圍, 反沖洗
|
l/m2*h (gal./ft2*day)
|
250 (1.7)
|
|
產水流量范圍
|
m3/h (gpm)
|
4 - 11 (17.6 - 48.4)
|
|
典型跨膜壓力, 過濾
|
kPa (psi)
|
10 - 70 (1.5 - 10)
|
|
典型跨膜壓力, 反沖洗
|
kPa (psi)
|
50 - 200 (7 - 30)
|
|
最大跨膜壓力
|
kPa (psi)
|
250 (36.3)
|
|
最大瞬時耐氯性
|
ppm
|
200
|
|
最大游離氯接觸
|
ppm h
|
200000
|
|
典型清洗化學品
|
次氯酸鈉、鹽酸、氫氧化鈉
|
